Základní popis:

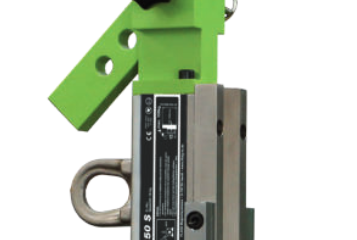

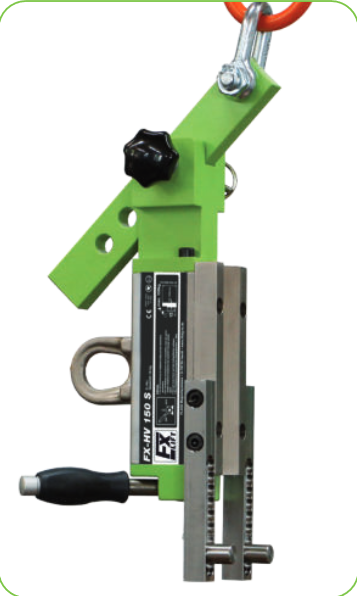

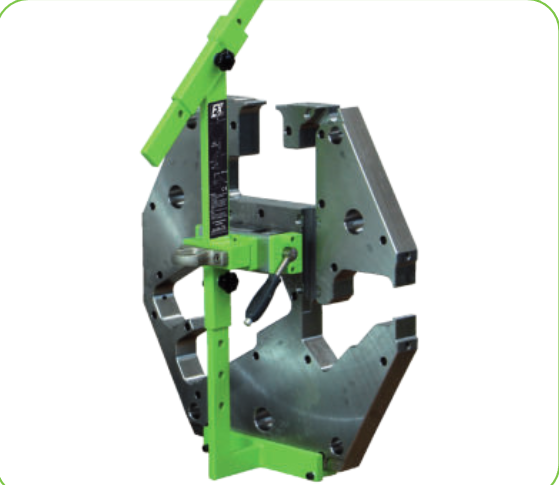

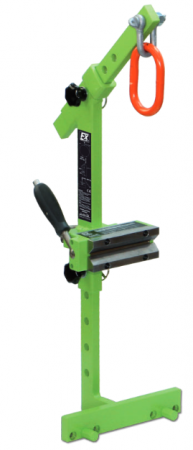

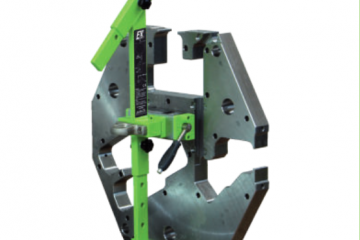

Horizontální vertikální systém FX-HV splňuje téměř všechny potřeby díky široké škále možností nastavení. Celkovou výšku a těžiště lze nastavit pomocí zásuvných šroubů, stejně tak lze jednotku použít až do 20 % její jmenovité zátěže bez podpěr. Nosné šrouby jsou umístěny tak, aby bylo možné připevnit svislé kruhové polotovary, což je často vyžadováno například u pily. Stejně tak lze nastavit horizontální disky a listy. Pro horizontální přepravu má systém na zadní straně jeřábové oko. Ocelová konstrukce je kompletně práškově lakovaná a stabilní magnet pro zvedání břemene FX zajišťuje maximální bezpečnost. Speciální rozměry jsou k dispozici na vyžádání.

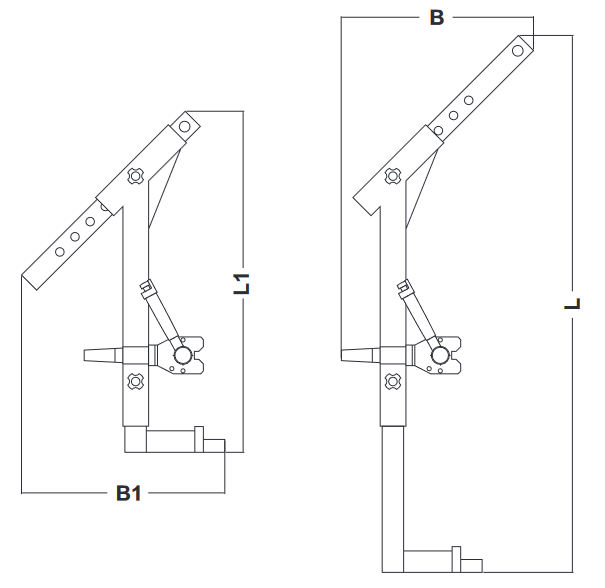

| Typ | Kat. č. | Plátky-Ø (mm) | Rozměry – plochý materiál (mm) | Max.nosnost – s dorazem (kg) | Max.nosnost – bez dorazu (kg) | Rozměr (mm) L | Rozměr (mm) B | Rozměr (mm) L1 | Rozměr (mm) B1 | Váha (kg) |
|---|---|---|---|---|---|---|---|---|---|---|
| FX-HV 150 | 1103 0152 | 150 – 420 | 1000 × 420 | 150 | 30 | 680 | 104 | 680 | 220 | 18 |
| FX-HV 200 | 1103 0202 | 250 – 750 | 2000 × 750 | 200 | 40 | 1000 | 400 | 715 | 390 | 24 |
| FX-HV 400 | 1103 0402 | 400 – 1000 | 2000 × 1000 | 400 | 80 | 1250 | 450 | 795 | 475 | 31 |
| FX-HV 800 | 1103 0802 | 500 – 1200 | 2500 × 1250 | 800 | 160 | 1500 | 500 | 1040 | 520 | 70 |
| FX-HV 2000 | 1103 2002 | 500 – 1200 | 2500 × 1250 | 2000 | 400 | 1800 | 600 | 1200 | 650 | 243 |
| FX-HV 3000 | 1103 3002 | 500 – 1200 | 2500 × 1250 | 3000 | 600 | 1800 | 600 | 1200 | 650 | 294 |
