Základní popis:
Řídicí jednotky MCF jsou určeny pro ovládání elektro-permanentních magnetických modulů a jsou k dispozici jak jako samostatná deska pro instalaci do stávajících rozvaděčů zákazníka, tak jako řešení rozvaděče IP 54. Kromě modulů zvedacích magnetů FXE lze pomocí MCF ovládat také další komponenty E-perm magnetů, jako jsou upínací desky nebo upínací bloky, a to jako jednoduchý systém (ALNICO) i jako dvojitý systém (ALNICO/ND). Výkonové a komunikační parametry MCF mohou být nastaveny podle zákaznických specifikací ve výrobě a jednotlivé magnety a skupiny lze ovládat s částečnou a plnou magnetizací. Plovoucí výstupy a signální výstupy poskytují zpětnou vazbu o stavu sepnutí a zajišťují velmi vysoký bezpečnostní standard. Palubní řídicí systém proudu kontroluje při každém cyklu, zda byl magnetickým modulem absorbován dostatečný výkon. MCF lze ovládat pomocí ovladače stroje, rádiového dálkového ovládání, ručního tlačítka nebo jiných bezpotenciálových kontaktů.
| Typ | Kat. č. | LxWxH (mm) | Váha (kg) |
|---|---|---|---|

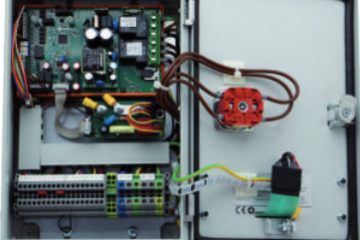

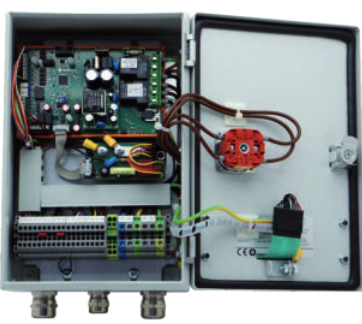

| MCF PCB bez napáj. jednotky k zaříz. pro přepólování | 9050 1310 | 200×120×60 | 0,4 |
| Napájecí jednotka MCF | 9050 1311 | 120×50×50 | 0,2 |

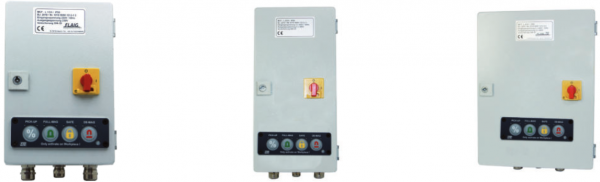

| MCF 1-kanálové zařízení pro převracení pólů | 9050 1312–1 | 300×200×120 | 6,5 |
| MCF 2-kanálové zařízení pro převracení pólů | 9050 1312–2 | 400×200×120 | 8,5 |
| MCF 3-kanálové zařízení pro převracení pólů | 9050 1312–3 | 400×300×120 | 6,5 |
| MCF 4-kanálové zařízení pro převracení pólů | 9050 1312–4 | 400×300×120 | 12,5 |

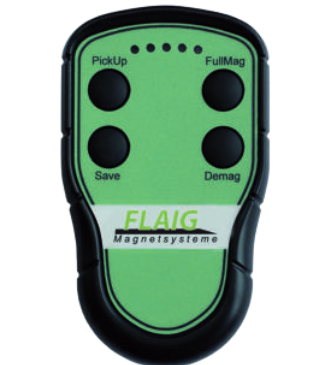

| Rádiové dálkové ovládání | 1013 6001 | 40×80×14 | 0,3 |

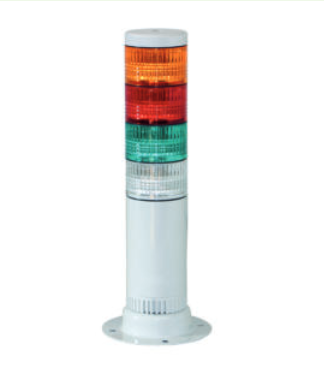

| LED 360° signální věž | 1013 0026–1 | Ø 50×280 | 1 |
