Základní informace:

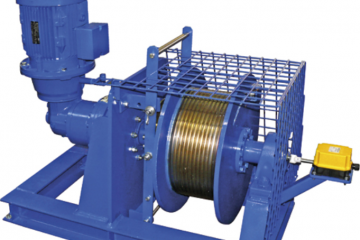

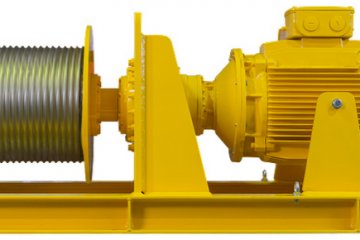

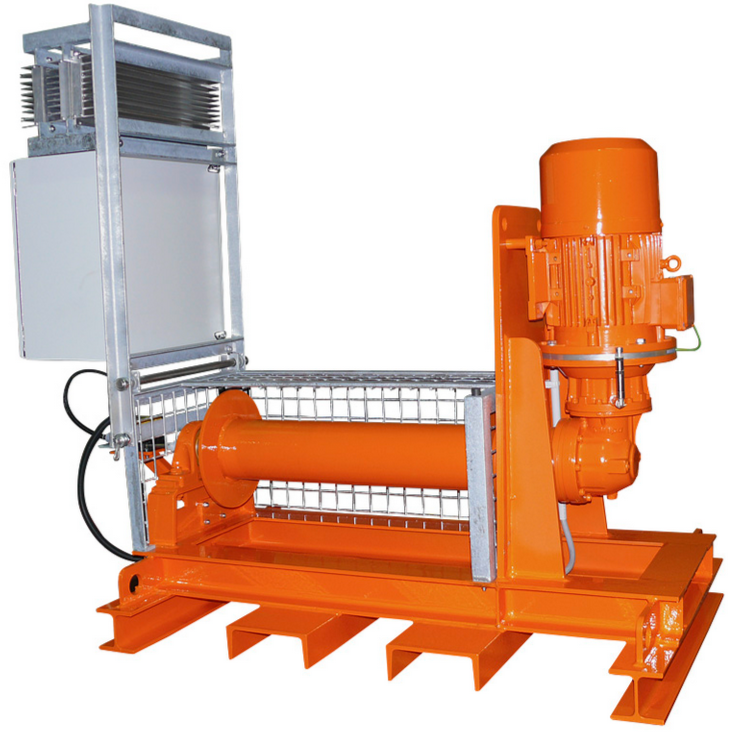

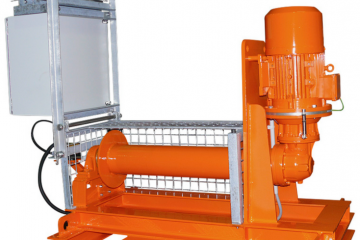

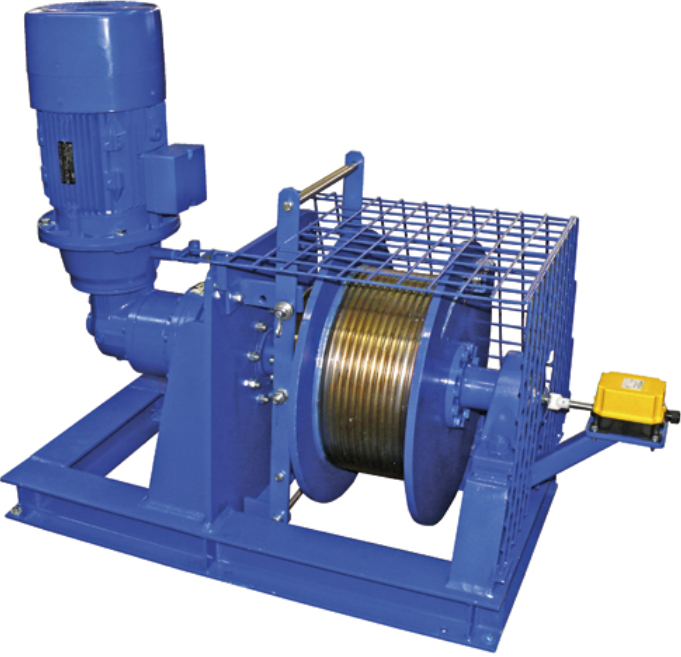

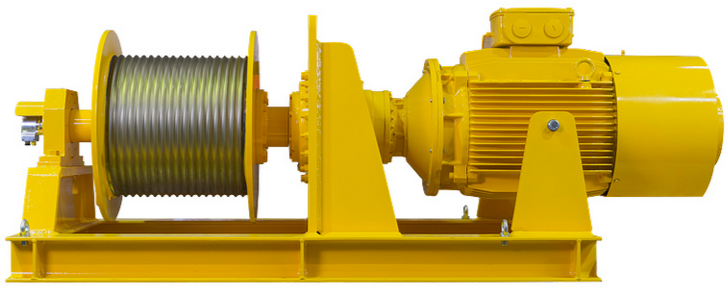

Standardní naviják typu PHW poskytuje základ řešení mnoha aplikací tažných a zvedacích navijáků. Naviják je konstruován konvenčním způsobem s motorem, převodovkou a bubnem v řadě. V případě potřeby kratšího provedení je naviják PHW k dispozici s úhlovou převodovkou. Výběr lana je v souladu s tažnou silou v 5. vrstvě lana. Buben je vyroben podle klasifikace 1Am. Průměr bubnu je minimálně 16× větší, než průměr uvedeného lana. Ačkoli název tohoto navijáku naznačuje něco jiného, tyto navijáky jsou vhodné pro vaši konkrétní aplikaci a mohou být vybaveny různými bubny, jinými převodovkami nebo motory. Tyto vysoce univerzální navijáky nabízejí mnoho možností. Standardní verze je dodávána bez lana a ovládání.
Standardní vlastnosti:
- Nosnost od 1 250 kg až do 60 000 kg
- Silná planetová převodovka a hliníkový brzděný motor
- Jednofázový nebo třífázový motor
- Třída ochrany IP54 – 66, pracovní cyklus 60 % – 100 %
- Nízká údržba, otevřená konstrukce
- Klasifikace FEM M4 (1Am) nebo vyšší
- Rám a buben tvoří pevnou, svařovanou konstrukci
- Dokumentace alternativně v němčině nebo angličtině
- Zkušební kniha a ES prohlášení
Příplatkové příslušenství:
- Lano a hák kompletně namontované
- Větší odtok lana
- Drážkovaný a delší buben
- Vypínání spojky
- Koncové spínače, spínač uvolněného drátu a přítlačný válec bubnu
- Ochranný kryt bubnu a speciální nátěry
- ATEX a zábavní verze
| Typ | PHW 300-E | PHW 301-E | PHW 304-E | PHW 305-E | PHW 306-E | PHW 307-E | PHW 309-E | PHW 310-E | PHW 311-E | PHW 313-E | PHW 314-E | PHW 315-E | PHW 316-E |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Nosnost v 1. vrstvě lana – kg | 250 | 500 | 750 | 1000 | 1500 | 2000 | 3000 | ||||||
| Nosnost v 5. vrstvě lana – kg | 160 | 320 | 480 | 640 | 950 | 1270 | 1920 | ||||||
| Průměr lana – mm | 5 | 6 | 7 | 8 | 10 | 12 | 14 | ||||||
| Délka lana v 1. vrstvě lana – m | 11 | 11 | 11 | 10 | 10 | 9 | 9 | ||||||
| Délka lana v 5. vrstvě lana – m | 75 | 75 | 75 | 75 | 75 | 75 | 75 | ||||||
| Expan. každých 100 mm rozšíř. bubnu 1./5. vrstva – cca m | 4/25 | 4/25 | 4/25 | 4/25 | 4/25 | 4/25 | 4/25 | ||||||
| Rychlost lana v 1. vrstvě – cca m/min | 8 | 8 | 8 | 8 | 8 | 8 | 8 | ||||||
| Rychlost lana v 5. vrstvě – cca m/min | 12 | 12 | 12 | 12 | 12 | 12 | 12 | ||||||
| Výkon motoru – kW | 0.37 | 0.75 | 1.1 | 1.5 | 2.1 | 2.6 | 4 | ||||||
| PFW-1D se stand. rychlostí – Objednávka č. | H63101 | H63111 | H63121 | H63131 | H63141 | H63151 | H63161 | ||||||
| Rychlost lana v 1. vrstvě – cca m/min | 4 | 4 | 4 | 4 | 4 | 4 | 4 | ||||||
| Rychlost lana v 5. vrstvě – cca m/min | 6 | 6 | 6 | 6 | 6 | 6 | 6 | ||||||
| Výkon motoru – kW | 0.18 | 0.37 | 0.55 | 0.75 | 1.1 | 1.5 | 2.2 | ||||||
| PFW-1D s poloviční rychlostí – Objednávka č. | H62104 | H62114 | H62124 | H62134 | H62144 | H62154 | H62164 | ||||||
| Rychlost lana v 1. vrstvě – cca m/min | 12 | 12 | 12 | 12 | 12 | 12 | 12 | ||||||
| Rychlost lana v 5. vrstvě – cca m/min | 19 | 19 | 19 | 19 | 19 | 19 | 19 | ||||||
| Výkon motoru – kW | 0.55 | 1.1 | 1.5 | 2.1 | 3.2 | 4 | 5.5 | ||||||
| PFW-1D s vysokou rychlostí – Objednávka č. | H62103 | H62113 | H62123 | H62133 | H62143 | H62153 | H62163 |
